EU मानक स्टील फ्रेम प्रदर्शन हॉल

पॅरामीटर श्रेणी

तपशील निर्देशांक

उत्पादनाचे नाव

EU मानक स्टील फ्रेम प्रदर्शन हॉल

रचना प्रकार

एकल/बहु-स्लोप, एकल/मल्टी-स्पॅन, एकल/बहु-कथा

डिझाइन कोड

EN 1990 / EN 1991 / EN 1993-1-1

अंमलबजावणी मानक

EN 1090-2 EXC4

साहित्य मानक

EN 10025 (S235 / S275 / S355 / S450)

स्टील ग्रेड

S355 / S235

मुख्य फ्रेम प्रकार

वेल्डेड आणि हॉट-रोल्ड एच-बीम, बॉक्स कॉलम, स्क्वेअर ट्यूब कॉलम, गोल पाईप, पाईप ट्रस, वक्र ट्रस

ब्रेसिंग सिस्टम

X-प्रकार / V-प्रकार / इतर सानुकूलित प्रकार

पाया प्रकार

एम्बेडेड स्टील अँकर बोल्ट

कनेक्शन पद्धत

उच्च-शक्तीचे बोल्ट कनेक्शन / वेल्डिंग / बोल्ट-वेल्ड संयुक्त कनेक्शन

प्रदर्शन हॉलचा जास्तीत जास्त स्पष्ट कालावधी

८८ मी

छप्पर प्रणाली

सिंगल-लेयर कोरुगेटेड स्टील शीट / सँडविच पॅनेल (ईपीएस / रॉक वूल / पीयू) / कस्टम रूफ सिस्टम

वॉल एन्क्लोजर

ईपीएस सँडविच पॅनेल / रॉक वूल सँडविच पॅनेल / पीयू सँडविच पॅनेल / नालीदार स्टील शीट / कस्टम कर्टन वॉल सिस्टम

दरवाजा आणि खिडकी प्रणाली

स्लाइडिंग दरवाजा / रोलिंग शटर दरवाजा / हँगर दरवाजा / प्रवेशद्वार / स्टील दरवाजा; ॲल्युमिनियम अलॉय विंडो / पीव्हीसी विंडो / चक्रीवादळ-प्रतिरोधक विंडो

पृष्ठभाग उपचार

हॉट-डिप गॅल्वनाइजिंग / मल्टी-लेयर कोटिंग सिस्टम

रंग

पांढरा / राखाडी / सानुकूल रंग

ऍक्सेसरी सिस्टम

डेलाइट स्कायलाइट, व्हेंटिलेटर, फास्टनर्स, सीलिंग स्ट्रिप्स इ.

डिझाइन केलेले सेवा जीवन

50 वर्षे

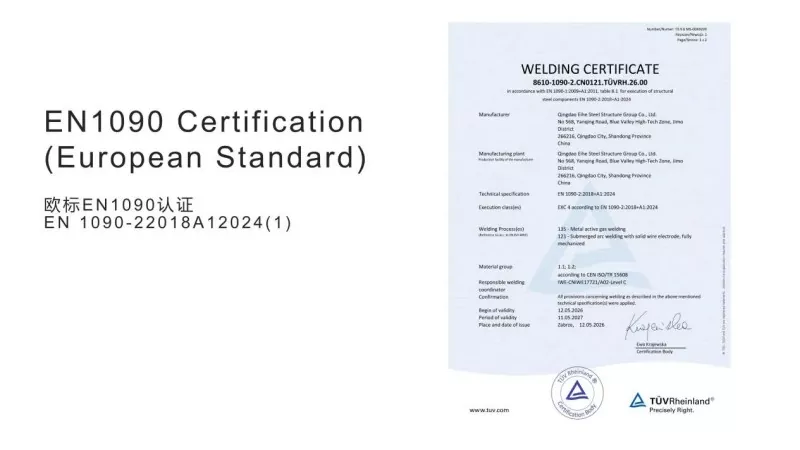

सीई प्रमाणन

EN 1090 प्रमाणन

अनुप्रयोग परिस्थिती

प्रदर्शन हॉल / कॉन्फरन्स सेंटर / मल्टी-फंक्शनल शोरूम / कार्यक्रमाचे ठिकाण / व्यापार केंद्र

सानुकूलित प्रक्रिया

1. मूलभूत प्रकल्प माहिती प्रदान करा (स्थान, परिमाणे, हवामान परिस्थिती, कार्यात्मक आवश्यकता)

2. EU-मानक डिझाइन योजना आणि प्राथमिक अवतरण जारी करा

3. तपशीलवार डिझाइन (EN 1993 गणना अहवाल, EN 1090 फॅब्रिकेशन दस्तऐवजीकरण)

4. कारखाना उत्पादन (S355 स्टील प्रक्रिया, प्री-असेंबली, Sa2.5 ब्लास्टिंग आणि पेंटिंग)

5. साइटवर उभारणी (ग्राउंड असेंबली आणि वेल्डिंग + हाय-अल्टीट्यूड बोल्टिंग)

6. सीई प्रमाणन दस्तऐवज हस्तांतरित करणे आणि अंतिम स्वीकृती
