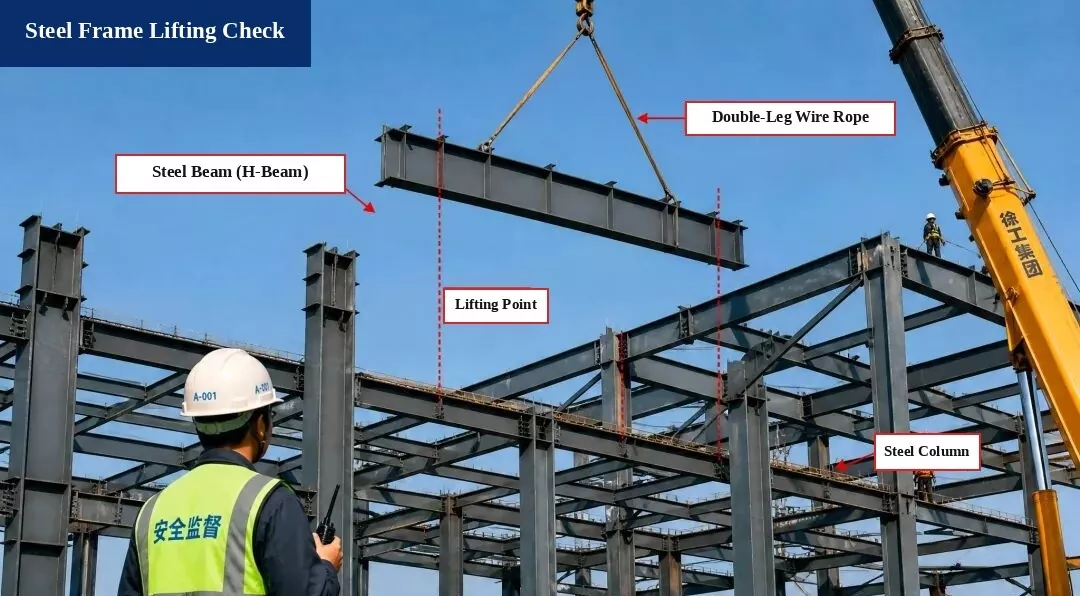

1. स्टील फ्रेम लिफ्टिंग चेक (उभारण्याची गणना)

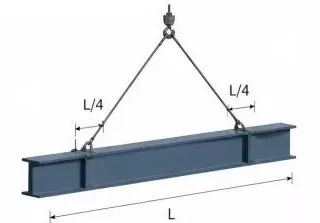

I. लिफ्टिंग डायग्राम

सदस्य:स्टील बीम H500×200×10×16, लांबी L = 12.0 मी

लिफ्टिंग पॉइंट्स:बीमच्या प्रत्येक टोकापासून L/4 वर सेट करा

गोफण कोन:α ≈ ६०°

II. लोड गणना

1. तुळईचे स्व-वजन:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. डायनॅमिक लोड फॅक्टर:1.1 घ्या

3. गोफणीचे वजन:दुर्लक्षित (नगण्य)

4. एकूण लिफ्टिंग लोड:
P = G × 1.1 = 219.9 kN

5. स्लिंग टेंशन (संतुलित भार):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. गोफण सुरक्षा तपासणी

1. गोफण प्रकार:φ20 स्टील वायर दोरी, ब्रेकिंग लोड Fb = 360 kN

2. सुरक्षा घटक (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

मानक आवश्यकता पूर्ण करते!

निष्कर्ष तपासा:
लिफ्टिंग ऑपरेशन सुरक्षित आहे आणि कोड आवश्यकता पूर्ण करते.

संदर्भ मानके

• स्टील स्ट्रक्चर्सच्या बांधकामासाठी कोड (GB 50755-2012)

• बांधकामातील लिफ्टिंग आणि हॉस्टिंगच्या सुरक्षिततेसाठी तांत्रिक कोड (JGJ 276-2012)

सुरक्षितता टिपा:

1. सुरक्षित आणि विश्वासार्ह असल्याची खात्री करण्यासाठी उचलण्यापूर्वी स्टीलचे बीम, वायरचे दोर आणि उचलण्याचे साधन तपासा.

2. उचलण्याची प्रक्रिया निर्देशित करण्यासाठी समर्पित व्यक्ती नियुक्त करा. उचललेल्या तुळईखाली कोणीही उभे राहू शकत नाही.

3. वाऱ्याचा वेग 6 किंवा त्याहून अधिक पातळीपर्यंत पोहोचल्यावर लगेच उचलण्याचे काम थांबवा.

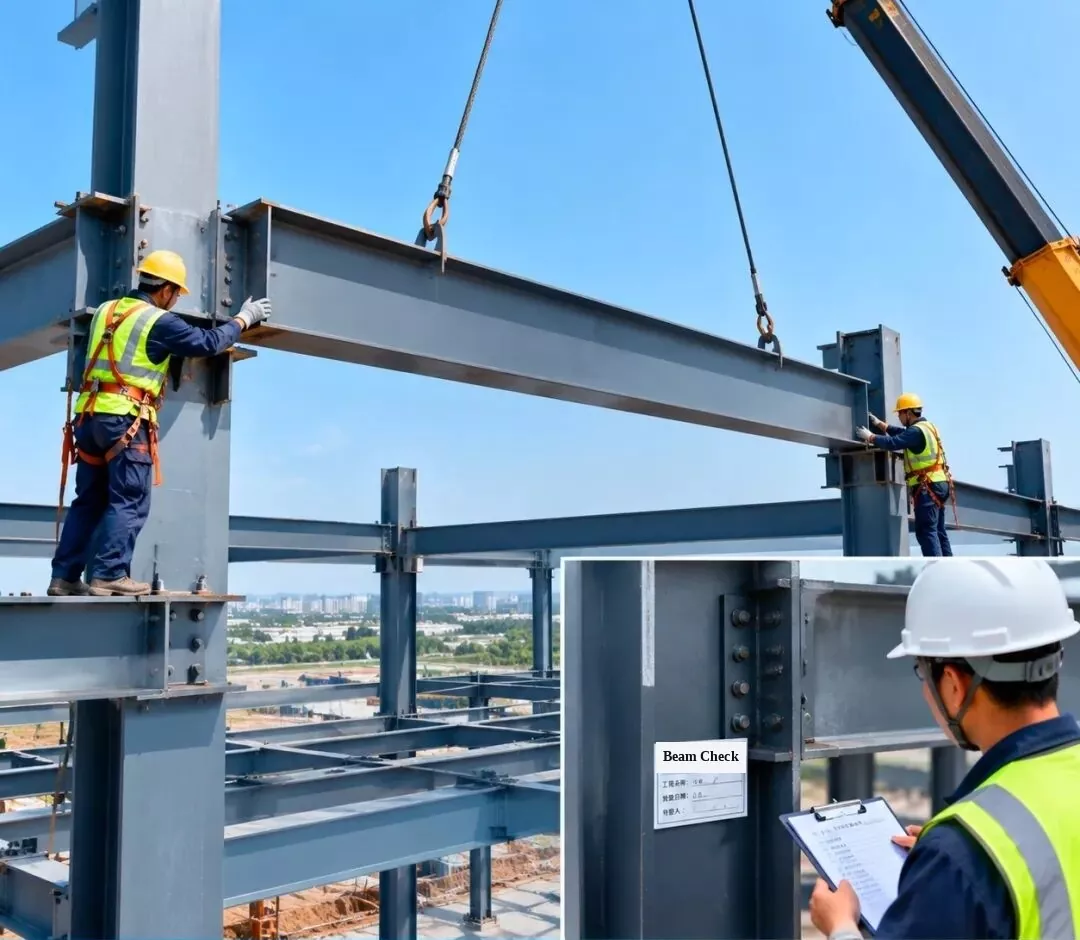

2. स्टील फ्रेम इन्स्टॉलेशन आणि इन्स्पेक्शन — स्टील बीम इन्स्टॉलेशन

स्टील बीमला त्याच्या नियोजित स्थितीत उचलून घ्या, नंतर इन्स्टॉलेशन गुणवत्ता डिझाइन आवश्यकता पूर्ण करते याची खात्री करण्यासाठी कनेक्शन जोडांची तपासणी करा आणि मंजूर करा.

[स्तंभावरील इनसेट टॅग: स्टील बीम इंस्टॉलेशन तपासणी | प्रकल्पाचे नाव: कार्यशाळा #1 | तपासणीची तारीख | निरीक्षक]

3. स्टील फ्रेम इन्स्टॉलेशन आणि इन्स्पेक्शन — स्टील रूफ ट्रस इन्स्टॉलेशन

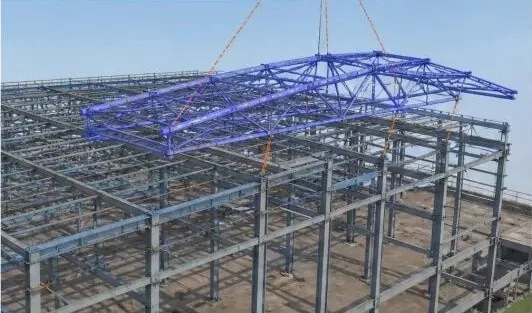

1. 3D BIM सिम्युलेशन:लिफ्टिंग प्लॅन आणि इन्स्टॉलेशन ऑर्डर सुधारण्यासाठी स्टील रूफ ट्रस इंस्टॉलेशनचे अनुकरण करा.

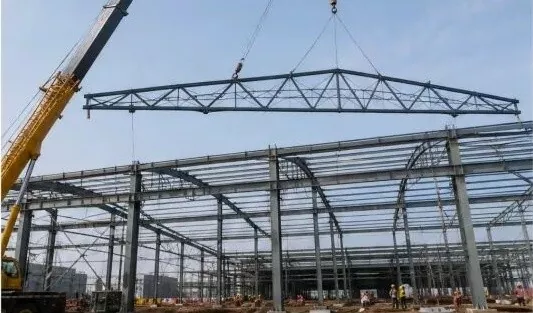

2. रूफ ट्रस लिफ्टिंग:ट्रस उचलण्यासाठी ट्रक क्रेन वापरा आणि तो संतुलित ठेवताना हळू हळू स्थितीत ठेवा.

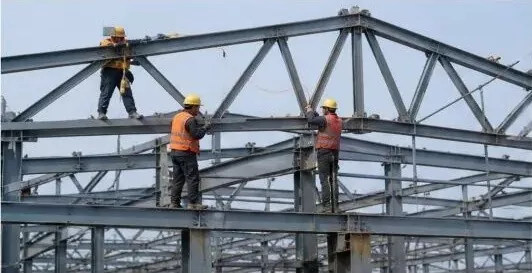

3. पोझिशनिंग आणि तात्पुरती फिक्सिंग:छतावरील ट्रस जागेवर आल्यानंतर, ते तात्पुरते सुरक्षित करा आणि त्याची स्थिती आणि उंची (उंची) समायोजित करा.

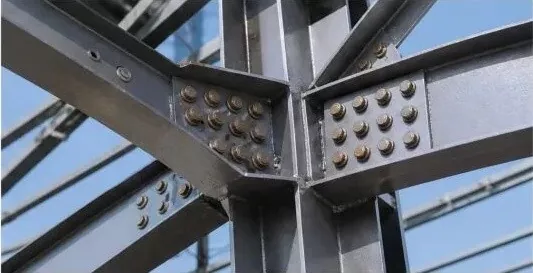

4. उच्च-शक्ती बोल्ट कनेक्शन:मजबूत कनेक्शन सुनिश्चित करण्यासाठी डिझाइनच्या नियमांनुसार उच्च-शक्तीचे बोल्ट घट्ट करा.

5. स्थापना तपासणी:ट्रसची उंची, स्पॅन, वाकणे (विक्षेपण) आणि अनुलंब संरेखन ते कोड पूर्ण करतात याची खात्री करण्यासाठी तपासा.

6. तपासणी रेकॉर्ड:तपासणी उत्तीर्ण केल्यानंतर, रेकॉर्ड फॉर्म पूर्ण करा आणि पुढील बांधकाम चरणावर जा.

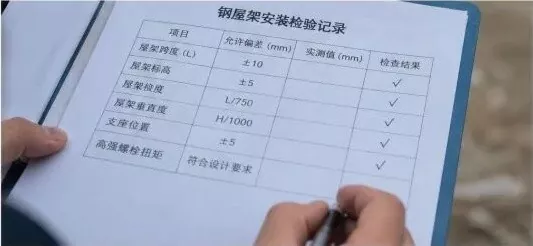

स्टील रूफ ट्रस इंस्टॉलेशन तपासणी रेकॉर्ड

तपासणी आयटम	अनुमत त्रुटी (मिमी)	मोजलेले मूल्य (मिमी)	निकाल तपासा
ट्रस स्पॅन (L)	±१०	—	√ (पास)
ट्रसची उंची (उंची)	±5	—	√ (पास)
ट्रस बेंडिंग (विक्षेपण)	एल / 750	—	√ (पास)
ट्रस अनुलंब संरेखन	एच/1000	—	√ (पास)
समर्थन स्थिती	±5	—	√ (पास)
उच्च-शक्ती बोल्ट टॉर्क	डिझाइन आवश्यकता पूर्ण करते	—	√ (पास)

मुख्य नियंत्रण बिंदू:

साइटवर येणारे सर्व स्टीलचे भाग तपासा त्यांचा प्रकार, आकार आणि वेल्ड गुणवत्ता सत्यापित करण्यासाठी;
उचल सुरक्षितता सुनिश्चित करण्यासाठी सुरक्षित आणि व्यावहारिक उचल योजना वापरा;
ट्रसला स्थितीत ठेवल्यानंतर लगेच समायोजित करा आणि त्याचे निराकरण करा;
सर्व उच्च-शक्तीचे बोल्ट योग्यरित्या घट्ट करा आणि कोडनुसार त्यांचे टॉर्क तपासा;
स्थापित रचना सर्व डिझाइन आणि कोड आवश्यकता पूर्ण करते याची खात्री करण्यासाठी संपूर्ण तपासणी करा.

4. स्टील फ्रेम इन्स्टॉलेशन आणि इन्स्पेक्शन — कलते स्टील बीम इन्स्टॉलेशन

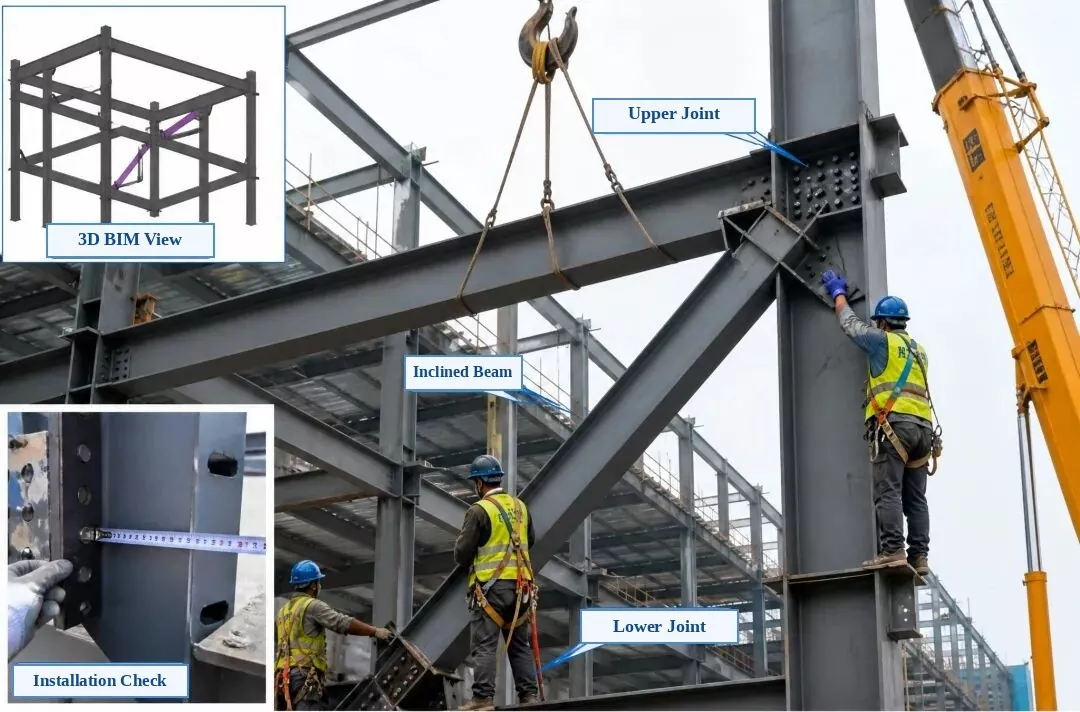

काढलेली फोटो लेबले:शीर्ष-डावा इनसेट: 3D BIM दृश्य | तळ-डावा इनसेट: इन्स्टॉलेशन चेक | मुख्य फोटो: अप्पर कनेक्शन जॉइंट, कलते स्टील बीम (डायगोनल ब्रेस), लोअर कनेक्शन जॉइंट

स्टील फ्रेम इन्स्टॉलेशन आणि इन्स्पेक्शन — कलते स्टील बीम इन्स्टॉलेशन

1. प्री-इंस्टॉलेशन चेक:भाग क्रमांक, आकार, बोल्ट होल पोझिशन्स आणि कनेक्शन प्लेटची दिशा तपासा. संपर्क पृष्ठभाग सपाट, स्वच्छ आणि burrs किंवा तेल मुक्त आहेत याची खात्री करा.

2. लिफ्टिंग आणि पोझिशनिंग:कलते बीम हळू हळू जागेवर उचलण्यासाठी दोन लिफ्टिंग पॉइंट वापरा. ते तात्पुरते दुरुस्त करा आणि वरचे आणि खालचे दोन्ही सांधे स्टीलच्या स्तंभ आणि बीमसह अचूकपणे ओळीत असल्याची खात्री करा.

3. संरेखन आणि समायोजन:डिझाइन आवश्यकता पूर्ण करण्यासाठी झुकलेल्या बीमची मध्यवर्ती स्थिती, उंची आणि अनुलंब संरेखन समायोजित करा. संरेखन नंतर कायमचे कनेक्शन पूर्ण करा.

4. कनेक्शन पद्धत:उच्च-शक्तीच्या बोल्टसह कनेक्ट करा. डिझाईनच्या आवश्यकतेनुसार त्यांना मध्यभागी बाहेरून दोन्ही बाजूंना समान रीतीने घट्ट करा आणि अंतिम घट्ट झाल्यानंतर तपासणीनंतर प्रत्येक बोल्ट चिन्हांकित करा.

5. स्थापना तपासणी:मध्यवर्ती स्थिती, उंची, अनुलंब संरेखन, प्लेट संपर्क घट्टपणा आणि बोल्ट घट्ट करण्याची गुणवत्ता तपासा. प्रत्येक गोष्टीने स्टील स्ट्रक्चर्सच्या बांधकाम गुणवत्तेच्या स्वीकृतीसाठी संहिता पूर्ण करणे आवश्यक आहे (GB 50205).

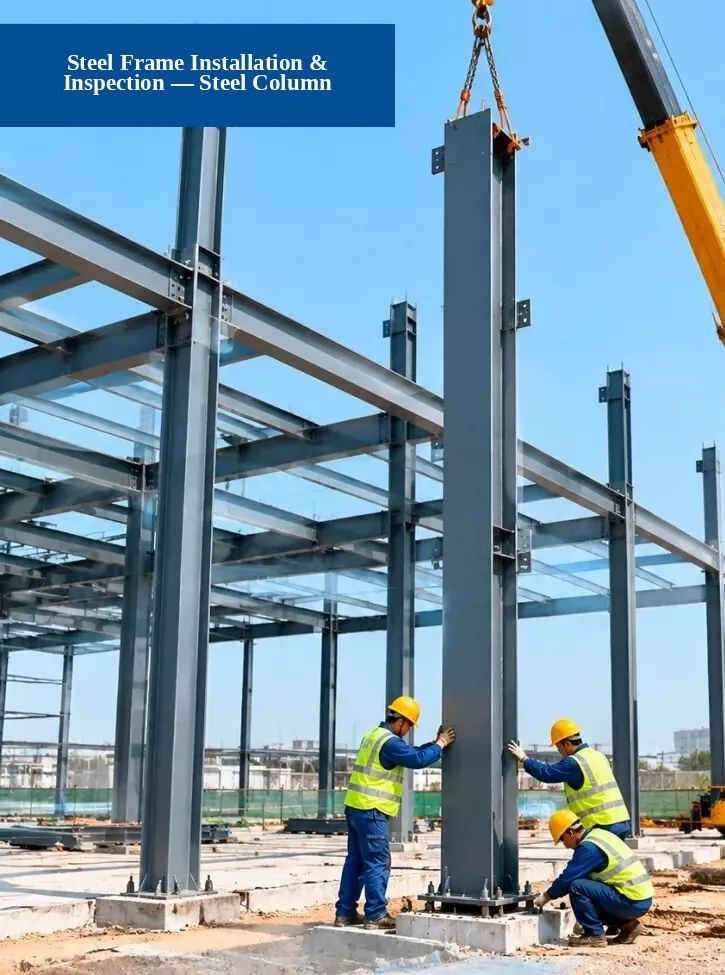

5. स्टील फ्रेम इन्स्टॉलेशन आणि इन्स्पेक्शन — स्टील कॉलम इन्स्टॉलेशन

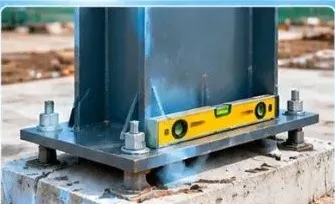

1. फाउंडेशन तपासणी:अँकर बोल्ट पोझिशन्स, पायाची उंची आणि पायाची परिमाणे डिझाइन आवश्यकता पूर्ण करतात की नाही ते तपासा.

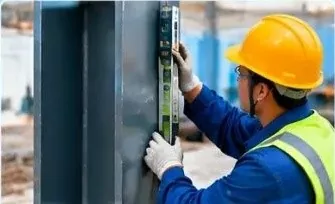

2. अनुलंब संरेखन तपासा:स्टीलचा स्तंभ किती सरळ (उभ्या) उभा आहे हे तपासण्यासाठी एकूण स्टेशन, लेझर प्लंब किंवा स्ट्रेटेज लेव्हल वापरा.

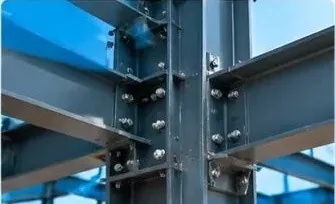

3. कनेक्शन गुणवत्ता तपासणी:उच्च-शक्तीचे बोल्ट, वेल्ड्स आणि कनेक्शन प्लेट्स मानक आवश्यकता पूर्ण करतात की नाही ते तपासा.

बांधकाम प्रक्रिया:1. तयारी कार्य → 2. लिफ्ट आणि प्लेस स्टील कॉलम → 3. स्थापित करा आणि सुरक्षित करा → 4. तपासणी आणि स्वीकृती

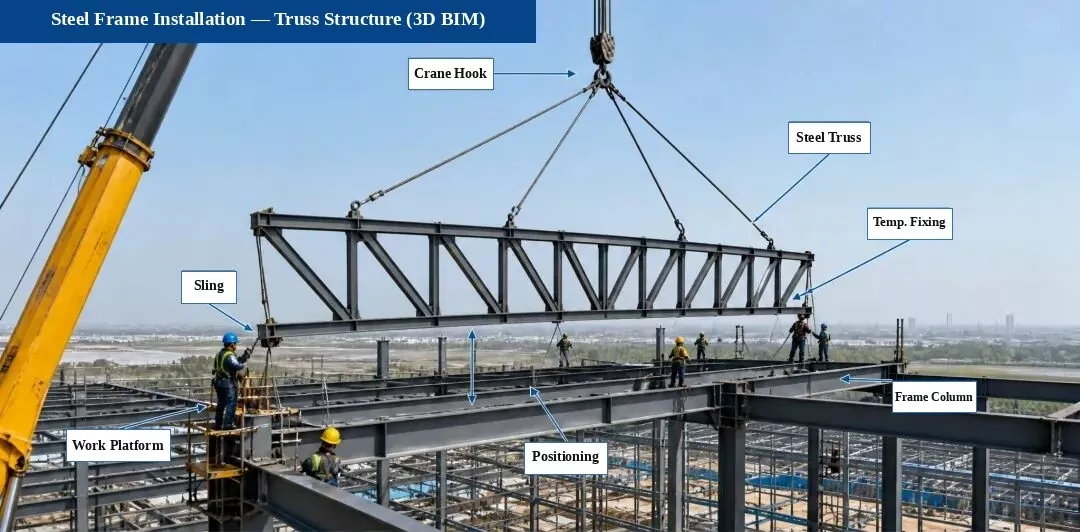

6. स्टील फ्रेम इन्स्टॉलेशन — ट्रस स्ट्रक्चर इन्स्टॉलेशन (3D BIM डायग्राम)

स्थापना प्रक्रिया प्रवाह:सर्वेक्षण आणि चिन्हांकन → समर्थन तपासणी → लिफ्ट आणि स्थान → तात्पुरते निराकरण → संरेखन आणि समायोजन → उच्च-शक्ती बोल्ट कनेक्शन → वेल्डिंग (आवश्यक असल्यास)

मुख्य स्थापना बिंदू:

उचलण्याआधी, सपोर्ट सेंटरलाइन, उंची आणि एम्बेड केलेल्या भागांची स्थिती दोनदा तपासा;
ट्रस स्थिर ठेवण्यासाठी उचलताना वारा मार्गदर्शक दोरी (टॅगलाइन) जोडा;
वाकणे किंवा विकृत होण्यापासून रोखण्यासाठी प्लेसमेंटनंतर ट्रस समायोजित करा आणि तात्पुरते सुरक्षित करा;
उच्च-शक्तीच्या बोल्ट कनेक्शनने डिझाइन आणि कोड नियमांचे पालन केले पाहिजे आणि आवश्यक टॉर्कवर घट्ट केले पाहिजे;
वेल्ड गुणवत्तेने स्टील स्ट्रक्चर्स (GB 50205) च्या बांधकाम गुणवत्तेच्या स्वीकृती संहितेतील नियमांची पूर्तता करणे आवश्यक आहे.

मुख्य तपासणी बिंदू (साइट फोटो):

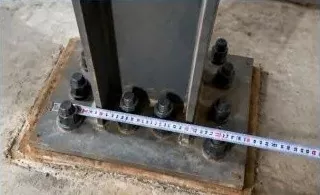

1. समर्थन आणि संयुक्त तपासणी

सपोर्ट बोल्ट, शिम प्लेट्स आणि एम्बेड केलेले भाग डिझाइन आवश्यकता पूर्ण करतात याची खात्री करण्यासाठी त्यांची स्थिती आणि उंची तपासा.

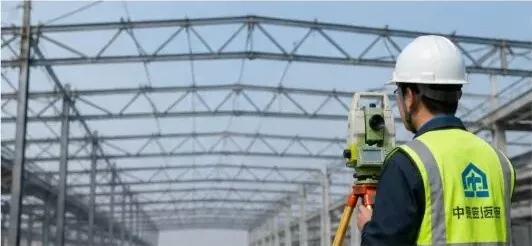

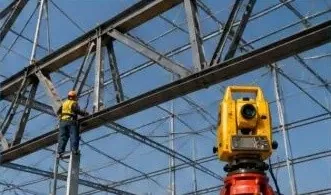

2. ट्रस संरेखन तपासा

ट्रसची मध्यरेषा, उंची आणि वाकणे मोजण्यासाठी एकूण स्टेशन वापरा आणि संरेखन समायोजन करा.

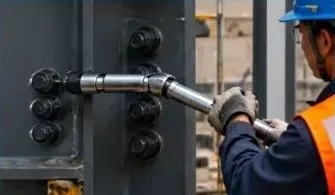

3. उच्च-शक्ती बोल्ट तपासा

उच्च-शक्तीच्या बोल्टची संख्या, आकार आणि टॉर्क तपासा आणि कोडच्या आवश्यकतेनुसार त्यांची पुन्हा चाचणी करा.

टीप:या प्रकल्पातील ट्रस स्ट्रक्चर फॅक्टरीमध्ये पूर्व-एकत्रित केले जाते आणि अचूक स्थापना, गुणवत्ता आणि सुरक्षितता सुनिश्चित करण्यासाठी साइटवरील विभागांमध्ये उचलले जाते.

7. स्टील फ्रेम आणि प्रोफाइल केलेल्या मेटल रूफ शीटची स्थापना आणि तपासणी

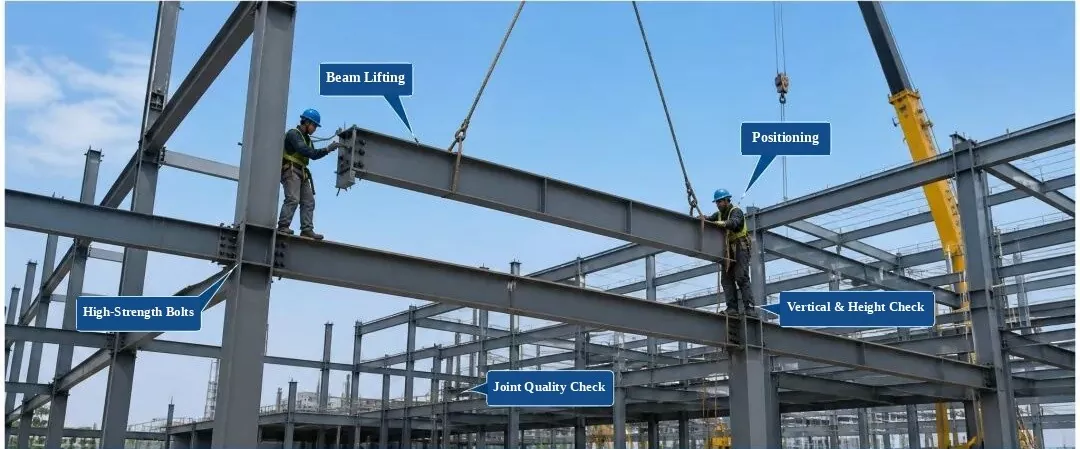

स्टील फ्रेमची स्थापना आणि तपासणी

(लेबल: बीम लिफ्टिंग, पोझिशनिंग, हाय-स्ट्रेंथ बोल्ट, व्हर्टिकल आणि हाईट चेक, जॉइंट क्वालिटी चेक)

1. येणारे भाग तपासा:सामग्रीची गुणवत्ता, आकार, पृष्ठभागाची स्थिती आणि सरळपणा तपासा. तपासणी पास केल्यानंतरच स्थापित करा.

2. प्रक्रिया नियंत्रण:स्थापनेदरम्यान भागांची स्थिती, उंची, अनुलंब संरेखन आणि बोल्ट घट्ट करणे नियंत्रित करा.

3. तपासणी आयटम:मध्यवर्ती स्थिती, उंची, अनुलंब संरेखन, पृष्ठभाग सपाटपणा आणि बोल्ट कनेक्शन गुणवत्ता.

4. गुणवत्ता मानक:स्टील स्ट्रक्चर्स (GB 50205-2020) च्या बांधकाम गुणवत्तेच्या स्वीकृतीसाठी कोड पूर्ण करणे आवश्यक आहे.

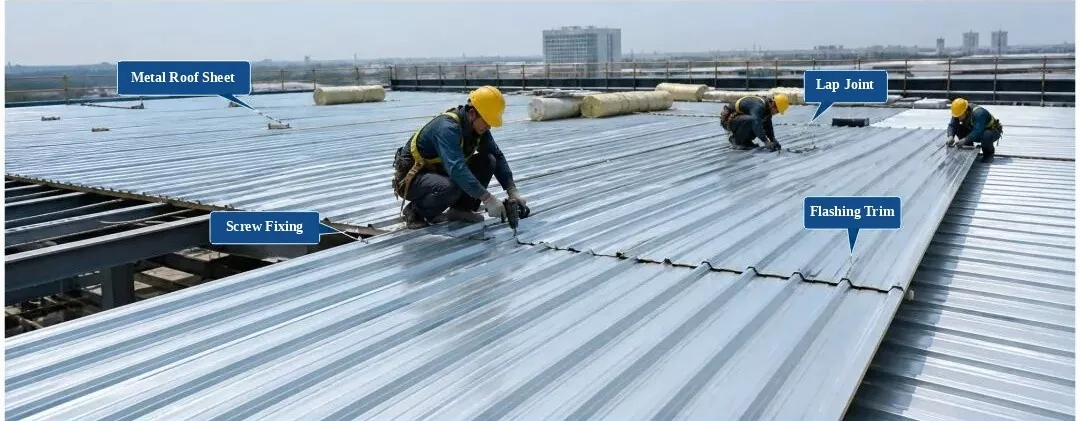

प्रोफाइल केलेल्या मेटल रूफ शीटची स्थापना आणि तपासणी

(लेबल: मेटल रूफ शीट, लॅप जॉइंट, सेल्फ-टॅपिंग स्क्रू फिक्सिंग, फ्लॅशिंग ट्रिम)

1. साहित्य तपासणी:पॅनेल प्रोफाइल, जाडी, कोटिंग आणि रंग तपासा. तपासणी पास केल्यानंतरच वापरा.

2. स्थापना नियम:पॅनेल योग्यरित्या ओव्हरलॅप करा आणि त्यांना घट्टपणे दुरुस्त करा. स्क्रूचे अंतर मानक मर्यादेत ठेवा, गहाळ किंवा चुकीचे स्क्रू न ठेवता.

3. तपासणी आयटम:छताची सपाटता, ओव्हरलॅप रुंदी, फास्टनिंग पॉइंट स्पेसिंग आणि वॉटरप्रूफिंग तपशील.

4. गुणवत्ता मानक:मेटल रूफ इंजिनिअरिंगसाठी तांत्रिक कोड पूर्ण करणे आवश्यक आहे (GB 50345-2012).

8. स्टील फ्रेमची स्थापना आणि तपासणी — स्टीलच्या पायऱ्या आणि हॅन्ड्रेलची स्थापना

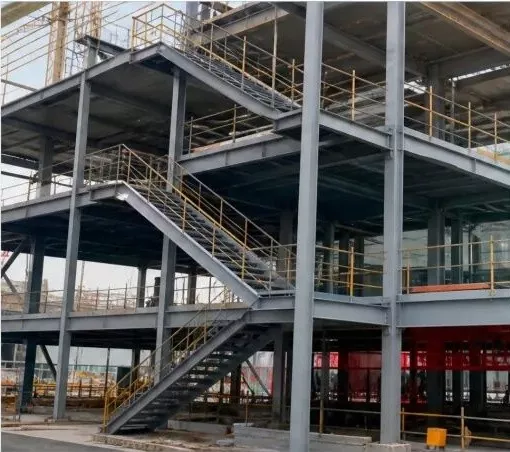

1. पूर्ण झालेल्या स्टीलच्या पायऱ्या आणि हँडरेल्स (साइट फोटो)

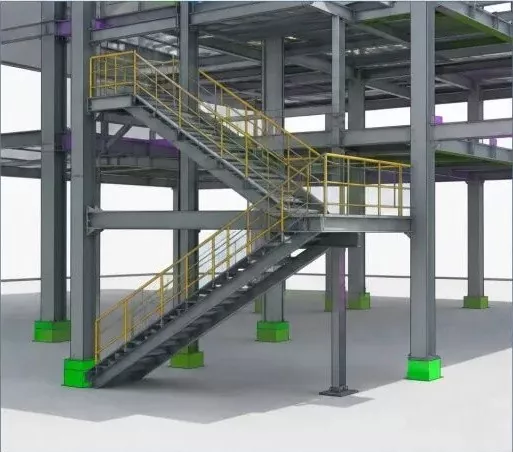

2. 3D BIM मॉडेल (स्टील पायऱ्या आणि हँडरेल्स)

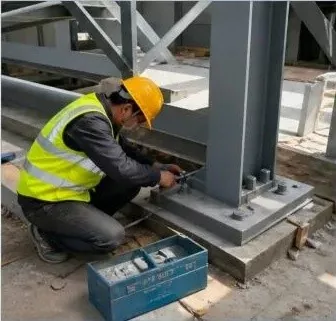

3. स्टील स्टेअर इन्स्टॉलेशन (साइट वर्क)

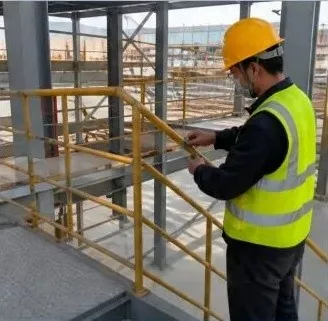

४. हॅन्ड्रेल इन्स्टॉलेशन (साइट वर्क)

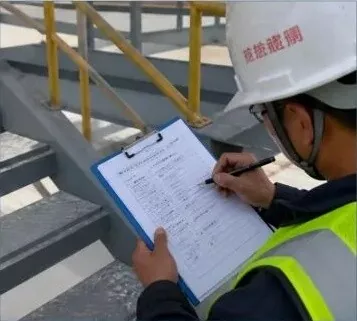

5. प्रतिष्ठापन गुणवत्ता तपासणी (साइट तपासणी)

सूचना:

स्टीलच्या पायऱ्या आणि हँडरेल्स स्थापित करण्यापूर्वी, घटक परिमाणे, उंची आणि मांडणी केंद्ररेषा दोनदा तपासा;
बोल्ट केलेले कनेक्शन वापरताना, मजबूत कनेक्शन सुनिश्चित करण्यासाठी बोल्टचा आकार, प्रमाण आणि टॉर्क तपासा;
स्थापित केलेले हँडरेल्स टणक आणि सरळ असले पाहिजेत, पूर्ण आणि गुळगुळीत वेल्डसह जे डिझाइन आणि कोड आवश्यकता पूर्ण करतात;
स्थापनेनंतर गुणवत्ता तपासणी करा आणि प्रकल्पाची गुणवत्ता सुनिश्चित करण्यासाठी तपासणी रेकॉर्ड भरा.

स्टील स्ट्रक्चर्ससाठी बांधकाम प्रक्रिया मानके (स्टील फ्रेम्स)

स्टील संरचनाesआजच्या बांधकाम बाजारपेठेत इमारतीच्या चौकटी बांधण्यासाठी मोठ्या प्रमाणावर वापरले जातात आणि भविष्यात ते प्राथमिक इमारतींच्या संरचनेसाठी मुख्य पर्याय बनतील. स्टील स्ट्रक्चर्समध्ये अनेक उप-श्रेणी, रचना प्रकार आणि घटक प्रकार असतात. स्ट्रक्चरल सिस्टमच्या आधारे, ते चार मुख्य प्रकारांमध्ये विभागले गेले आहेत: पोर्टल फ्रेम्स, स्पेस ग्रिड्स, ट्रस आणि फ्रेम स्ट्रक्चर्स.
