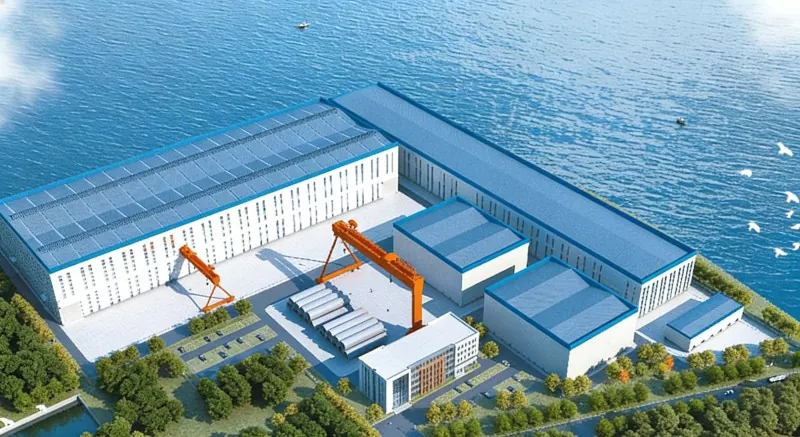

स्टील स्ट्रक्चर ऑफशोअर पवन ऊर्जा कारखाना

स्टील स्ट्रक्चर ऑफशोअर विंड पॉवर फॅक्टरी इमारती हे विशेषत: ऑफशोअर पवन उर्जा उपकरणांच्या निर्मितीसाठी डिझाइन केलेल्या जड औद्योगिक कारखान्यांचा संदर्भ घेतात. त्यांची मुख्य रचना स्टीलची असते आणि ते सहसा किनारपट्टीवरील बंदरांवर किंवा गोदींवर स्थित असतात जे अत्यंत मोठ्या आणि जड घटकांचे उत्पादन, असेंब्ली आणि वाहतूक गरजा पूर्ण करतात.

आमच्या चिनी कारखान्याने अनेक ऑफशोर पवन ऊर्जा प्रकल्पांसाठी स्टील स्ट्रक्चर सोल्यूशन्स प्रदान केले आहेत आणि ते चीनमधील उच्च-गुणवत्तेच्या स्टील संरचना पुरवठादारांपैकी एक आहे.

स्ट्रक्चरल फॉर्म

● हेवी स्टील ट्रस स्ट्रक्चर: हे सर्वात सामान्य संरचनात्मक स्वरूप आहे.

● हेवी पोर्टल फ्रेम: सामान्य उत्पादन किंवा असेंबली कार्यशाळेसाठी योग्य.

● lस्टील ट्रस आणि नेट फ्रेम स्ट्रक्चर्स: अत्यंत मोठ्या-स्पॅन किंवा विशेष-फंक्शन कारखान्यांसाठी वापरले जाते.

गंज प्रतिकार आणि वारा प्रतिकार डिझाइन

● गंज संरक्षण प्रणाली: या औद्योगिक इमारती समुद्राजवळ बांधल्या जात असल्याने, आजूबाजूचे वातावरण तुलनेने दमट आहे आणि हवामानाची परिस्थिती अधिक आहे. स्टीलच्या पृष्ठभागावरील उपचार एक जड गंज संरक्षण कोटिंग प्रणालीचा अवलंब करते.

● वारा प्रतिरोध: अत्यंत हवामान परिस्थितीत संरचनात्मक सुरक्षितता सुनिश्चित करण्यासाठी किनारी भागात शतकातून एकदा 50 किंवा 100 वर्षांच्या पवन भाराच्या मानकांनुसार इमारतीची रचना करणे आवश्यक आहे.

उत्पादनाचे संरचनात्मक घटक

मुख्य रचना

● सहसा, जाळीदार स्टील स्तंभांचा अवलंब केला जातो. मोठ्या उंचीच्या आणि जड क्रेन टनेज असलेल्या ऑफशोर पवन उर्जा कारखान्यासाठी, जाळीच्या स्टीलच्या स्तंभांमध्ये वाकण्याची ताकद जास्त असते आणि ते स्तंभ क्रेनच्या वजनाला आधार देऊ शकतात.

क्रेन बीम सिस्टम

● क्रेन बीम्स सहसा उच्च-शक्तीचे वेल्डेड सॉलिड-वेब आय-बीम वापरतात, ज्यामध्ये उत्पन्नाची ताकद अनेकदा 355Pa किंवा 390Pa पर्यंत पोहोचते.

समर्थन प्रणाली

● इंटर-कॉलम सपोर्ट एच-आकाराचे स्टील, अँगल स्टील आणि गोल ट्यूब्सचे बनवले जाऊ शकतात, सामान्यतः X-आकाराच्या स्वरूपात.

● छताचे क्षैतिज बल हस्तांतरित करण्यासाठी छतावर क्षैतिज आधारांची व्यवस्था केली जाईल.

● सिस्टीम सामान्यत: स्तंभांच्या शीर्षस्थानी व्यवस्था केली जाते, ज्याचे लक्ष्य स्टील फ्रेम्समधील बलांच्या स्थिरतेचे संरक्षण करणे आहे.

संलग्न रचना

● Purlins सहसा उच्च-फ्रिक्वेंसी वेल्डेड H-आकाराचे स्टील किंवा C-आकाराचे स्टील वापरतात.

● वॉल बीम हे मुख्यतः H-आकाराचे स्टील किंवा मोठ्या C-आकाराचे स्टील असतात आणि वाऱ्याच्या भार किंवा तापमानाच्या प्रभावाखाली मुख्य संरचनेच्या पार्श्व विकृतीशी जुळवून घेण्यासाठी स्लाइडिंगद्वारे जोडलेले असतात.

पॅरामीटर (स्पेसिफिकेशन)

उत्पादन केस

लिशान लार्ज-मेगावॅट ऑफशोर पवन ऊर्जा प्रकल्प, ज्यामध्ये EIHE स्टील स्ट्रक्चरने संयुक्तपणे सहभाग घेतला होता, हा चीनमधील किमतीच्या समानतेसह सर्वात मोठा सिंगल-ऑफशोर पवन ऊर्जा प्रकल्प आहे आणि उत्तर चीनमधील सर्वात मोठा ऑफशोर पवन ऊर्जा क्लस्टर आहे. हे लिशान सिटी, वेहाई सिटी, शेंडोंग प्रांताच्या दक्षिणेकडील समुद्र परिसरात आहे. संपूर्ण प्रकल्प U1 आणि U2 या दोन स्वतंत्र साइट्समध्ये विभागलेला आहे, ज्याची एकूण स्थापित क्षमता 150 मेगावाट (1.5GW) आहे.
