स्टील स्ट्रक्चरल घटकांसाठी संपूर्ण मार्गदर्शक: दुय्यम सदस्य आणि कनेक्शन तपशील

मागील अंकात प्राथमिक लोड-बेअरिंग सदस्यांचे तपशील आणि मांडणी रेखाचित्रे आणि ब्रेसिंग आणि स्थिरता सदस्यांमधील चित्रे स्पष्ट केली होती.स्टील स्ट्रक्चरलघटक हे सत्र दुय्यम आणि संलग्न घटक तसेच कनेक्शन आणि स्ट्रक्चरल फिटिंग्जच्या परिचयाने सुरू आहे. खाली ठराविक लेआउट पोझिशन्सचे वर्णन आणि स्टील इमारतींमधील प्रत्येक घटकाच्या संपूर्ण याद्या आहेत.

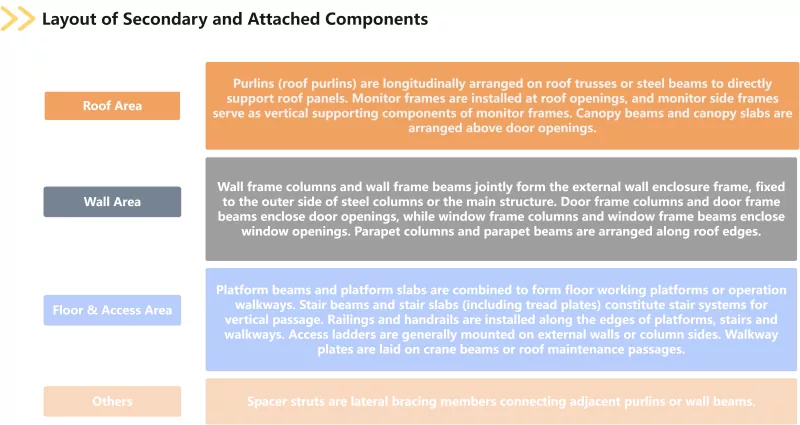

दुय्यम आणि संलग्न घटकांमध्ये पर्लिन, वॉल फ्रेम कॉलम, वॉल फ्रेम बीम, मॉनिटर फ्रेम, मॉनिटर साइड फ्रेम्स, स्टेअर बीम, स्टेअर स्लॅब, प्लॅटफॉर्म बीम, प्लॅटफॉर्म स्लॅब, रेलिंग, हँडरेल्स, ऍक्सेस शिडी, वॉकवे प्लेट्स आणि स्पेसर स्ट्रट्स, डोर फ्रेम कॉलम, डोर फ्रेम बीम, खिडकीच्या चौकटी, खिडकीच्या चौकटी, खिडकीच्या चौकटीचे तुकडे असू शकतात. स्लॅब, पॅरापेट कॉलम आणि पॅरापेट बीम. पर्लिन्स छतावरील पर्लिन आणि वॉल purlins मध्ये उपविभाजित आहेत, तर स्टेअर स्लॅब ट्रेड प्लेट्स कव्हर करतात. बिल्डिंग फंक्शन्स जसे की एनक्लोजर, पॅसेज, डेलाइटिंग आणि वेंटिलेशन, दुय्यम आणि संलग्न घटक मुख्य संरचनेत वाऱ्याचे भार, बर्फाचे भार आणि इतर भार प्रसारित करतात. ते अपरिहार्य भाग आहेत जे स्टील इमारतींची अखंडता आणि सेवा कार्ये सुनिश्चित करतात.

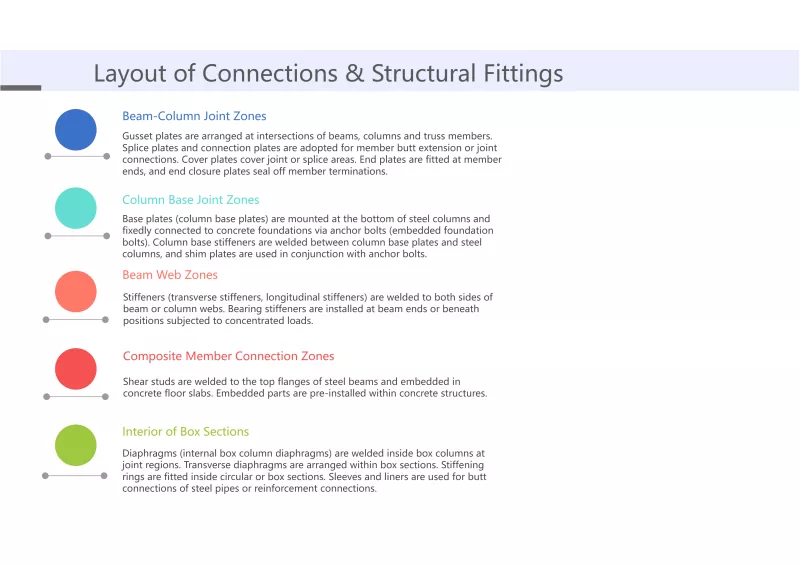

कनेक्शन आणि स्ट्रक्चरल फिटिंगमध्ये गसेट प्लेट्स, स्टिफनर्स, बेअरिंग स्टिफनर्स, शिम प्लेट्स, कनेक्शन प्लेट्स, स्प्लिस प्लेट्स, कव्हर प्लेट्स, एंड क्लोजर प्लेट्स, एंड प्लेट्स, बेस प्लेट्स, कॉलम बेस स्टिफनर्स, कॉलम अँकर बोल्ट, हाय-स्ट्रेंथ बोल्ट, एम्बेडेड पार्ट्स, स्टिफनर्स असतात स्लीव्हज, लाइनर्स, स्टिफनिंग रिंग, डायफ्राम आणि ट्रान्सव्हर्स डायफ्राम. स्टिफनर्स ट्रान्सव्हर्स स्टिफनर्स आणि रेखांशाचा स्टिफनर्समध्ये विभागलेले आहेत; बेस प्लेट्समध्ये कॉलम बेस प्लेट्स समाविष्ट असतात; कॉलम अँकर बोल्टला एम्बेडेड फाउंडेशन बोल्ट असेही म्हणतात; शिअर स्टडला स्टड कनेक्टर देखील म्हणतात; डायफ्राम बॉक्स कॉलमसाठी अंतर्गत डायफ्राम कव्हर करतात. ची महत्वाची श्रेणी म्हणूनस्टील रचनाघटक, कनेक्शन आणि स्ट्रक्चरल फिटिंग थेट निर्धारित करतात की सर्व लोड-बेअरिंग सदस्य समन्वयाने प्रभावीपणे कार्य करू शकतात की नाही आणि लोड हस्तांतरण मार्ग सतत आणि विश्वासार्ह आहे की नाही.

आत्तापर्यंत, स्ट्रक्चरल कंपोझिशननुसार वर्गीकृत केलेल्या स्टील स्ट्रक्चरल घटकांच्या चार प्रमुख वर्गांची क्रमवारी लावली गेली आहे. वरील सर्व घटक स्टीलच्या इमारतींच्या बांधकाम रेखांकनांवर काढलेले आहेत, संरचनात्मक गणना अहवालांमध्ये शक्ती विश्लेषणामध्ये समाविष्ट केले आहेत आणि पूर्ण झालेल्या संरचनांमध्ये कायमस्वरूपी ठेवले आहेत. घटकांचे संयोजन वेगवेगळ्या प्रकल्प प्रकारांनुसार बदलते. प्रत्येक प्रकारच्या घटकाची कार्यात्मक स्थिती आणि मांडणी तर्कशास्त्राची योग्य समज ही अचूक प्रमाण बिले संकलित करण्यासाठी आणि सर्वसमावेशक युनिट किंमती वाजवीपणे निर्धारित करण्यासाठी एक पूर्व शर्त आहे, तसेच स्टील संरचनांचे डिझाइन हेतू सुरक्षित आणि विश्वासार्ह भौतिक इमारतींमध्ये रूपांतरित केले जाऊ शकतात याची खात्री करण्यासाठी पाया आहे.
