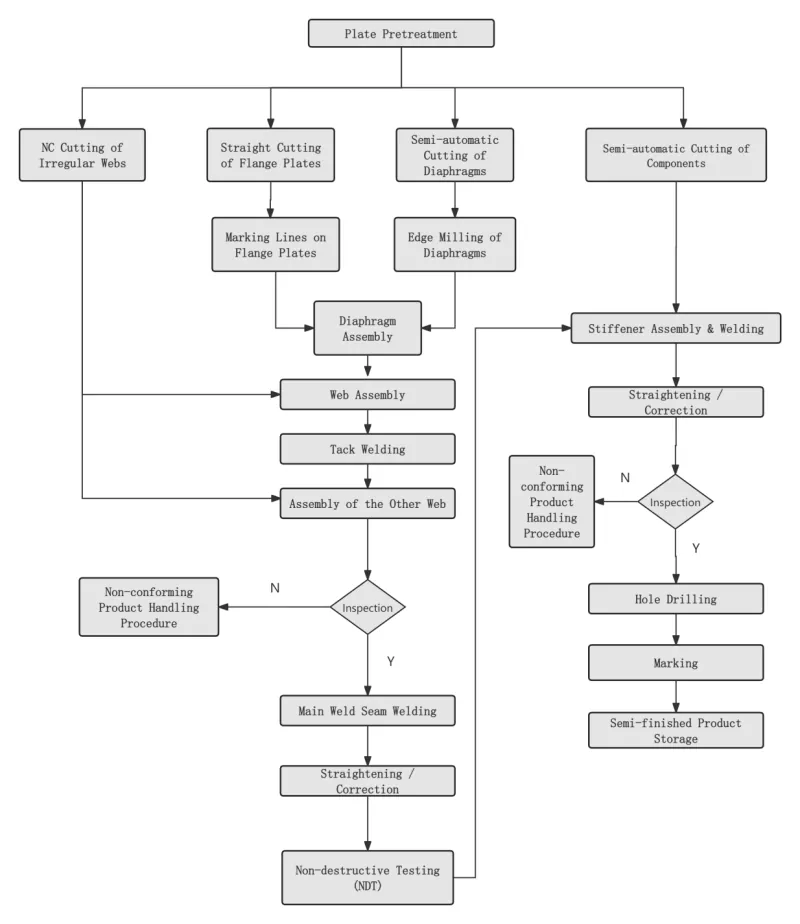

EIHE स्टील स्ट्रक्चरचे बॉक्स कॉलम प्रोसेसिंग फ्लो आणि इंजिनिअरिंग ऍप्लिकेशन अचिव्हमेंट्स

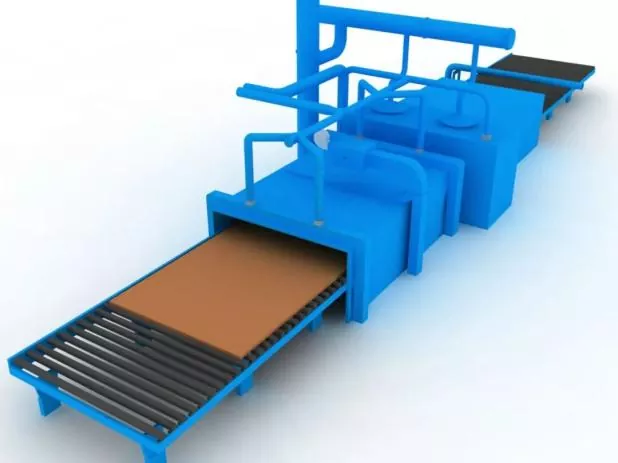

पायरी 1 स्टील प्लेट पृष्ठभाग प्रीट्रीटमेंट

स्टील प्लेट ब्लँकिंग करण्यापूर्वी डिझाइन किंवा प्रक्रियेच्या आवश्यकतांनुसार आयोजित केले जाते.

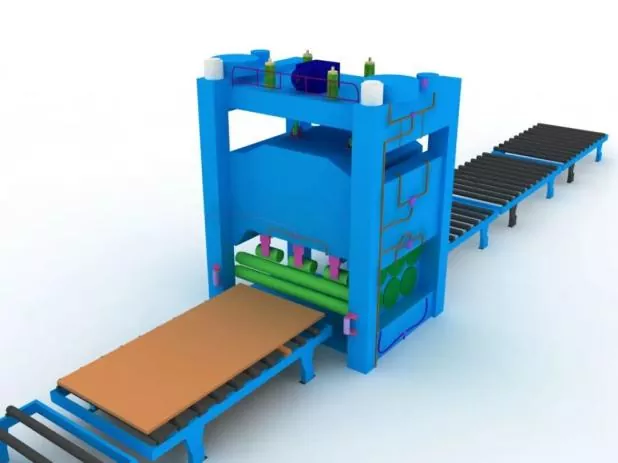

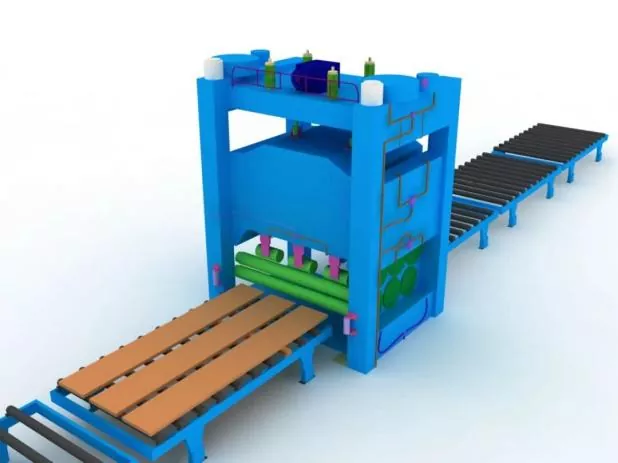

पायरी 2 स्टील प्लेट सरळ करणे

ब्लँकिंग अचूकता सुनिश्चित करण्यासाठी आणि स्टील प्लेटच्या अंतर्गत अवशिष्ट ताणापासून मुक्त होण्यासाठी स्टील प्लेट प्रीट्रीटमेंट नंतर एकंदर सरळ करणे आवश्यक आहे.

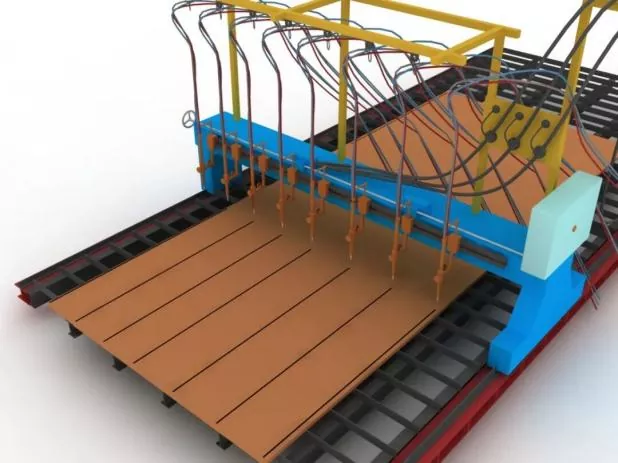

पायरी 3 भाग कापणे आणि ब्लँक करणे

कापण्यापूर्वी, कटिंग मशीन समायोजित करा, नोजल मॉडेलची पुष्टी करा आणि हवेच्या दाबाची स्थिरता तपासा.

कटिंग दरम्यान, स्टील प्लेटच्या कटिंग सीमला आधी गरम करा आणि कटिंग गती काटेकोरपणे नियंत्रित करा.

पायरी 4 भागांचे दुय्यम सरळीकरण

असेंबली अचूकता सुनिश्चित करण्यासाठी आणि स्टील प्लेट्सचा अंतर्गत अवशिष्ट ताण कमी करण्यासाठी स्टील प्लेट ब्लँकिंगनंतर केले जाते.

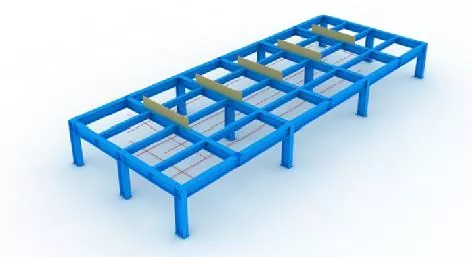

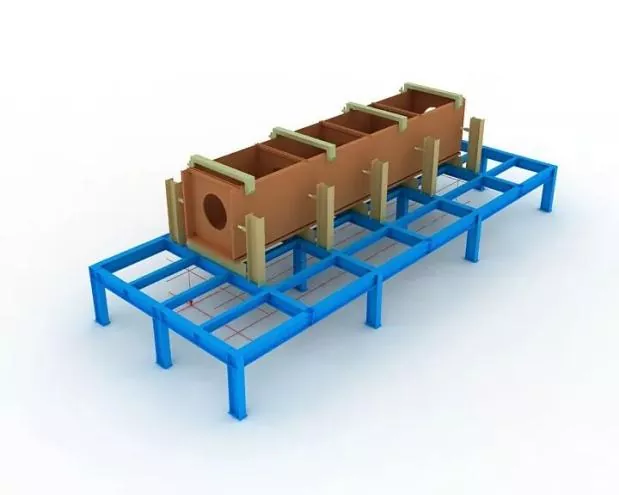

पायरी 5 जिग्स आणि लेआउट लाइन्सची सेटिंग

असेंब्लीपूर्वी, लेआउट लाइन आणि जिग्स प्रथम सेट केले जातील.

जिगच्या स्थापनेदरम्यान, वरच्या ओपनिंगची क्षैतिज पातळी सुनिश्चित करणे आवश्यक आहे आणि पुरेशी कडकपणा आणि मजबुतीची हमी दिली जाईल.

सर्व जिग्स आणि लेआउट लाइन केवळ नियुक्त कर्मचाऱ्यांकडून तपासणी आणि मंजूरीनंतर वापरल्या जाऊ शकतात.

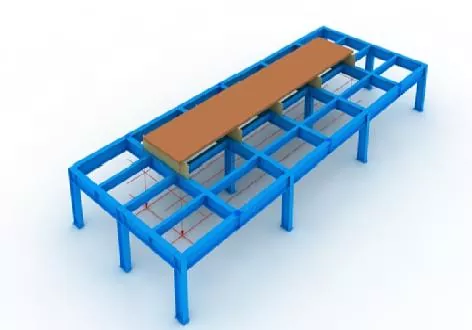

पायरी 6 लोअर पॅनल पोझिशनिंग

प्लंब बॉब आणि लेआउट लाइन्सद्वारे अचूकपणे स्थित.

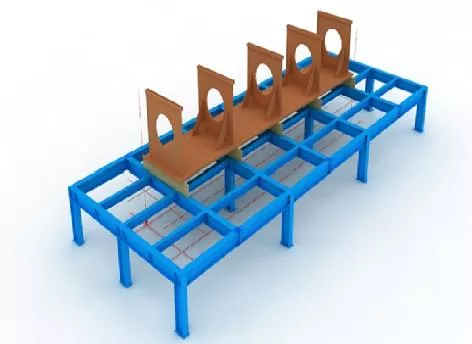

पायरी 7 डायाफ्राम असेंब्ली

डायाफ्राम एकत्र करण्यापूर्वी, खालच्या पॅनेलवर पोझिशनिंग रेषा चिन्हांकित करा आणि ग्राइंडिंग व्हीलसह ओळींच्या दोन्ही बाजूंनी फ्लोटिंग गंज काढा.

डायाफ्राम उभारल्यानंतर, टॅक वेल्डिंगद्वारे त्यांचे निराकरण करा.

पायरी 8 वेब असेंब्ली

वेब एकत्र केल्यावर आणि पात्र झाल्यानंतर, डायाफ्रामच्या विरूद्ध जॅकने घट्ट जॅक करा, नंतर टॅक वेल्डिंगद्वारे त्याचे निराकरण करा.

पायरी 9 अपर पॅनल असेंब्ली

प्लंब बॉबसह वरच्या पॅनेलची अचूक स्थिती पूर्ण करा, नंतर टॅक वेल्डिंगद्वारे निराकरण करा.

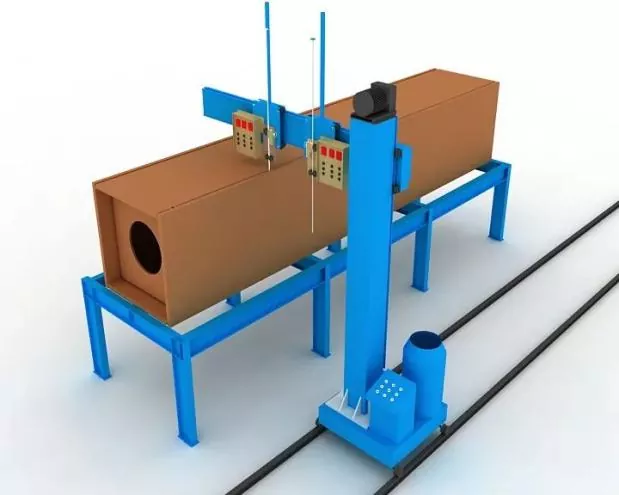

पायरी 10 डायाफ्राम इलेक्ट्रोस्लॅग वेल्डिंग

डायफ्रामसाठी सिंगल-साइड इलेक्ट्रोस्लॅग वेल्डिंगचा अवलंब केला जातो.

वेल्डिंग दरम्यान इलेक्ट्रोस्लॅग वेल्डिंग होलच्या वरच्या आणि खालच्या ओपनिंगमध्ये चाप सुरू करण्यासाठी आणि विझवण्यासाठी कॉपर स्लीव्हज स्थापित केले जावेत.

वेल्डिंग करंट आणि व्होल्टेज संपूर्ण वेल्डिंग प्रक्रियेत काटेकोरपणे नियंत्रित केले जातील आणि वेबवरील इलेक्ट्रोस्लॅग वेल्डिंग क्षेत्राच्या रंग बदलाकडे लक्ष दिले जाईल.

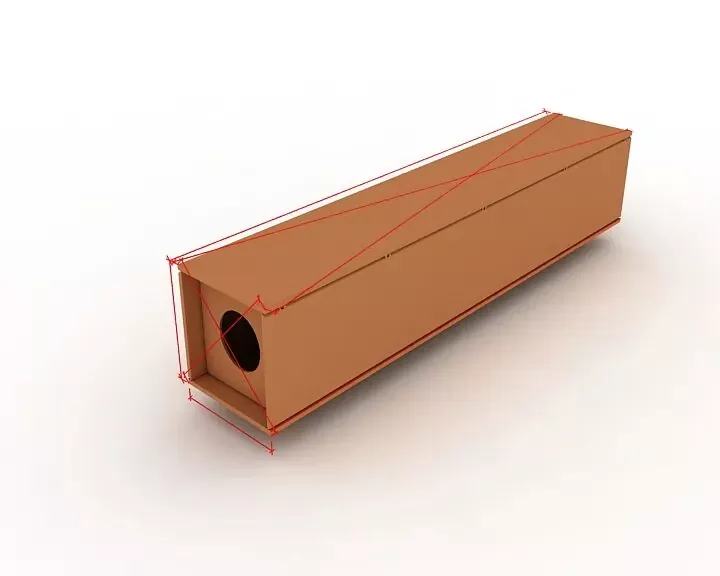

पायरी 11 एकूण तपासणी

तपासणी दरम्यान, घटकाची लांबी, कर्णरेषेची परिमाणे आणि शेवटच्या विभागाची परिमाणे डिझाइन आणि तपशील आवश्यकता पूर्ण करतात की नाही हे तपासण्यावर लक्ष केंद्रित करा आणि सर्व सहनशीलता नसलेले भाग दुरुस्त करा.

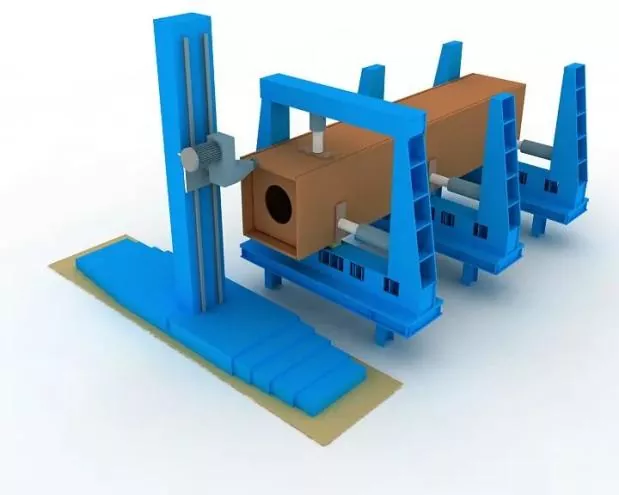

पायरी 12 मिलिंग समाप्त करा

असेंब्ली आणि वेल्डिंग नंतर शेवटचा चेहरा मिल करा.

सदस्यांची पातळी आणि शेवटचा चेहरा आणि मिलिंग कटर यांच्यातील समांतरतेची हमी द्या.

पायरी 13 वाळूचा स्फोट आणि गंज काढणे

वेल्डिंगनंतर आवश्यकतेनुसार वाळूच्या ब्लास्टिंगद्वारे गंज काढणे पूर्ण करा, नंतर कोटिंग बांधकामाकडे हस्तांतरित करा.

विधानसभा अचूकता

असेंब्ली दरम्यान:

● वेल्डिंग विकृती नियंत्रित करण्यासाठी योग्य प्रतिबंधांचा अवलंब केला जाईल.

● वेल्डिंग संकोचन भत्ते आणि वाजवी रिव्हर्स डिफॉर्मेशन घटक परिमाणे नियंत्रित करण्यासाठी आणि योग्य आकार सुनिश्चित करण्यासाठी आरक्षित केले जातील.

वेल्डेड कनेक्शनच्या फॅब्रिकेशन आणि असेंबलीसाठी अनुज्ञेय विचलन, तसेच स्ट्रक्चरल घटकांच्या आयामी सहिष्णुता, स्टील स्ट्रक्चर्स (GB 50205) च्या बांधकाम गुणवत्तेच्या स्वीकृतीसाठी कोडच्या आवश्यकतांचे पालन करतात.

विधानसभा पोजीशनिंग वेल्डिंग

हे अर्ध-स्वयंचलित सॉलिड वायर गॅस मेटल आर्क वेल्डिंग (GMAW) द्वारे लागू केले जाईल.

वेल्डर

असेंबली टॅक वेल्डिंगमध्ये गुंतलेल्या वेल्डर्सकडे बिल्डिंग स्टील स्ट्रक्चर्सच्या वेल्डिंगसाठी तांत्रिक तपशीलामध्ये निर्दिष्ट केलेले संबंधित पात्रता प्रमाणपत्रे (JGJ81) धारण केली पाहिजेत.

टॅक वेल्ड्सची स्थिती

टॅक वेल्ड्सची स्थिती: टॅक वेल्ड्सने औपचारिक वेल्ड्सची सुरुवात आणि शेवट टाळली पाहिजे आणि कोपरे, कडा, टोके आणि संरचनात्मक मजबुती आणि कारागिरीच्या दोषांचा धोका असलेल्या इतर गंभीर भागात ठेवल्या जाऊ नयेत.

टी-जॉइंट्ससाठी, टॅक वेल्डिंग: दोन्ही बाजूंनी सममितीयपणे चालते; दरम्यान, खोबणीच्या आत टॅक वेल्डिंग शक्य तितके टाळले पाहिजे.

संपूर्ण पेनिट्रेशन ग्रूव्ह वेल्डिंगसाठी: बॅक गॉगिंगसाठी खोबणीवर टॅक वेल्डिंग केले जाईल, उदा., बॅक गॉगिंग.

वेल्डिंग बॅकिंग प्लेट्सचे असेंबली आणि वेल्डिंग पोझिशन्स तसेच रन-ऑन आणि रन-ऑफ प्लेट्स संबंधित मानकांचे पालन करतात.

वेल्डिंग साहित्य

असेंब्ली आणि टॅक वेल्डिंगसाठी वापरलेली वेल्डिंग सामग्री औपचारिक वेल्डिंगशी सुसंगत असेल, म्हणजे अधिकृत वेल्डिंगमध्ये समान वेल्डिंग सामग्री स्वीकारली जाईल.

उच्च-शक्तीचे स्टील आणि कमी-शक्तीचे स्टील दरम्यान असेंबली वेल्डिंगसाठी, वेल्डिंग साहित्य कमी-शक्तीच्या स्टीलच्या ग्रेडनुसार निवडले जावे.
