स्टील स्ट्रक्चर रेल्वे स्टेशन देखभाल डेपो

स्टील स्ट्रक्चर रेल्वे स्टेशन देखभाल डेपो ही एक जटिल प्रणाली आहे जी आर्किटेक्चर, स्ट्रक्चरल मेकॅनिक्स, रेल्वे अभियांत्रिकी आणि प्रक्रिया डिझाइन एकत्रित करते. आमच्या चीनमधील उत्पादन प्रकल्पांमध्ये, आम्ही प्रीफेब्रिकेशन आणि असेंब्ली कन्स्ट्रक्शन मोड साध्य करण्यासाठी संपूर्ण इमारत वेगवेगळ्या घटकांमध्ये विभागतो.

स्ट्रक्चरल फॉर्म

● फ्रेम संरचना: तुलनेने लहान स्पॅन आणि हलके भार असलेल्या सामान्य प्रवासी गाड्यांच्या देखभाल शेडसाठी योग्य.

● ग्रीड संरचना: सध्या हाय-स्पीड ट्रेन्स आणि बुलेट ट्रेन्ससाठी देखभाल शेडमध्ये हा सर्वात सामान्यपणे वापरला जाणारा प्रकार आहे. हे नोड्सद्वारे जोडलेल्या अनेक रॉड्सचे बनलेले आहे, एक प्रचंड त्रिमितीय ग्रिड तयार करते. त्याचे फायदे आहेत: उच्च कडकपणा आणि चांगला भूकंप प्रतिकार. हे छताचे वजन सभोवतालच्या स्तंभांवर समान रीतीने वितरीत करू शकते, अशा प्रकारे 60 मीटरपेक्षा जास्त स्तंभांशिवाय एक मोठा-स्पॅन साध्य करते, ज्यामुळे गाड्या शेडमध्ये मुक्तपणे पाठवता येतात.

● लाँग-स्पॅन कमान किंवा ट्यूब ट्रस: विशेष देखभाल कार्यशाळेसाठी ज्यांना अत्यंत मोठे घटक उचलण्याची आवश्यकता असते, या प्रकारची रचना मोठ्या अंतर्गत मंजुरी मिळविण्यासाठी वापरली जाऊ शकते.

स्ट्रक्चरल घटक रचना

● स्टील बीम

● स्टील स्तंभ

● क्रेन बीम

● स्तंभ समर्थन

● क्षैतिज समर्थन

उत्पादन केस

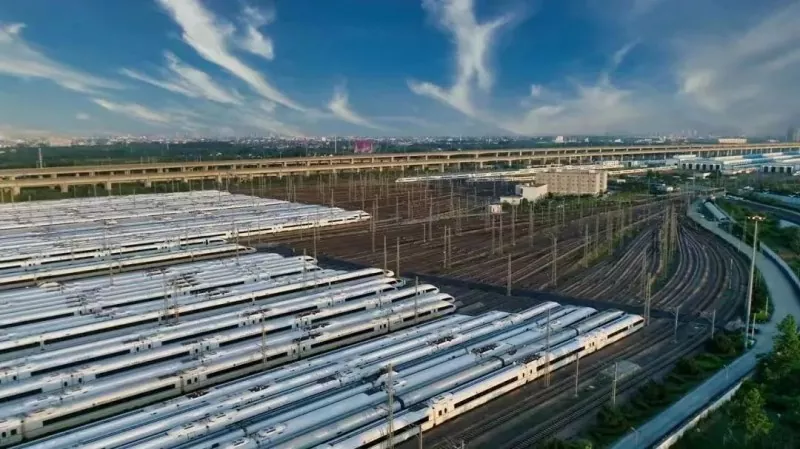

शांघाय हाँगकियाओ ईएमयू देखभाल डेपो

Hongqiao EMU मेंटेनन्स डेपो येथील देखभाल शेडचे छप्पर त्या वेळी चीनमधील सर्वात मोठ्या स्टील स्ट्रक्चर ग्रिड छप्परांपैकी एक होते. हे हजारो स्टीलच्या रॉड्सचे बनलेले होते आणि प्रत्येक रॉडच्या दोन्ही टोकांना बोल्ट होते जे एका घन स्टीलच्या बॉलमध्ये स्क्रू केलेले होते. या कनेक्शन पद्धतीचा फायदा उच्च स्थापना अचूकता, जलद बांधकाम गती आणि नियंत्रणीय गुणवत्ता आहे. ही एक जटिल प्रणाली आहे जी सिव्हिल इंजिनीअरिंग, मेकॅनिकल इंजिनीअरिंग, इलेक्ट्रिकल इंजिनिअरिंग आणि माहिती तंत्रज्ञान यासारख्या विषयांना एकत्रित करते. त्याचे मोठे-स्पॅन ग्रिड छप्पर विशेषतः त्याच्या कार्यक्षम, त्रिमितीय आणि लवचिक देखभाल प्रक्रियेच्या आवश्यकता पूर्ण करण्यासाठी डिझाइन केले गेले होते आणि ते स्वरूप आणि कार्याच्या एकतेचे उत्तम उदाहरण आहे.

पॅरामीटर (स्पेसिफिकेशन)

वारंवार विचारले जाणारे प्रश्न

1. स्टील स्ट्रक्चर रेल्वे स्टेशन देखभाल डेपोचे डिझाइन सर्व्हिस लाइफ काय आहे?

डिझाइन सेवा जीवन: सहसा 50 वर्षे.

2. देखभाल गोदामातील महत्त्वाची उपकरणे स्टीलच्या संरचनेच्या इमारतीशी कशी समन्वय साधतात?

● तीन-मजली ​​ऑपरेशन प्लॅटफॉर्म: स्टील स्ट्रक्चर प्लॅटफॉर्म ट्रेनशी जवळून संलग्न आहे, ज्यामुळे कामगारांना एकाच वेळी ट्रेनच्या खालच्या बाजूची, आतील बाजूची आणि वरची (पॅन्टोग्राफ आणि एअर कंडिशनर्ससह) तपासणी करण्याची परवानगी मिळते, ज्यामुळे त्रि-आयामी ऑपरेशन्स सक्षम होतात.

● ब्रिज क्रेन (क्रेन): छतावरील स्टील बीमच्या खाली निलंबित, ते 5-20 टन स्टीयरिंग फ्रेम्स, मोटर्स आणि इतर मोठे घटक उचलते. चक्रीय भार सहन करण्यासाठी विशेष क्रेन बीम विशेषतः डिझाइन करणे आवश्यक आहे.

3. देखभाल डेपोचे छत ग्रिडसारखे का दिसते? विशेष वैशिष्ट्य काय आहे?

हे एक बोल्ट केलेले गोलाकार नोड ग्रिड रचना आहे, जसे की विशाल त्रिमितीय स्पायडर वेब, बोल्टद्वारे घन स्टील बॉल्सना जोडलेले हजारो स्टील पाईप्सचे बनलेले आहे. त्याचा फायदा असा आहे की भार सर्व सदस्यांना आणि आसपासच्या स्तंभांना वितरीत केला जातो, ज्यामुळे स्तंभांशिवाय अल्ट्रा-लार्ज-स्पॅन जागा प्राप्त होते.
